锂金属负极理论容量高、反应电位低，因此锂金属电池具有更高的能量密度和更广泛的正极材料选择，然而有机电解液的易燃性和锂枝晶的不可控生长使得锂金属电池存在一定安全隐患。采用固态电解质取代电解液可以在根本上提高电池的安全性和稳定性。其中掺杂的石榴石型固态电解质Li₇La₃Zr₂O₁₂（LLZO）具有室温离子电导率高、电化学窗口宽、对锂金属稳定等优势，是氧系陶瓷电解质的首选。然而LLZO面临着表面易形成Li₂CO₃钝化层、与锂金属界面接触差等问题，导致负极-电解质（Li/LLZO）界面存在大的界面阻抗，严重阻碍了锂离子的界面传输，而且不均匀的界面接触易引起锂金属的局部沉积，导致锂枝晶在陶瓷晶界处的生长，这些限制了固态锂金属电池的发展。因此，实现Li/LLZO界面的钝化层消除/转换和亲锂润湿改性具有重要意义。

　　近期，中国科学院上海硅酸盐研究所李驰麟研究员带领的团队提出了“原位气体清洗-去垢”和“可合金粘流体焊接”的策略，分别用以消除和转换Li₂CO₃钝化层以及持久愈合Li/LLZO界面，进而实现了Li-Fe-F和Li-Cu-F转换反应正极在陶瓷基固态电池构架下的大容量释放和高可逆循环。相关成果分别以“Enable high reversibility of Fe/Cu based fluoride conversion batteries via interfacial gas release and detergency of garnet electrolytes”为题发表在Materials Today 2022, 61, 65-77，以“Alloyable viscous fluid for interface welding of garnet electrolyte to enable highly reversible fluoride conversion solid state batteries”为题发表在Adv. Funct. Mater. 2022, 2208013, DOI: 10.1002/adfm.202208013。

　　不同于传统的机械抛光、高温还原和酸刻蚀等去除Li₂CO₃钝化层的方法，该团队提出一种通过原位气体释放将Li₂CO₃巧妙转化为Li₃PO₄离子导电晶域的策略。二氢亚磷酸钠（NaH₂PO₂）乙醇溶液可以浸润到Li₂CO₃钝化层内部，在200 °C温和条件下，NaH₂PO₂发生热分解并原位释放出PH₃蒸汽，PH₃扩散可将Li₂CO₃充分磷化成Li₃PO₄。形成的以Li₃PO₄和热分解产物Na₂HPO₄为主的界面层在熔融锂化后促进了Li₃P、Li₂O和Na₂O等组分的界面富集，该界面具备优异的对锂浸润性和锂离子传导性，Li/LLZO界面阻抗可降低至室温下2 W cm²。界面层从钝化到活化的转变可有效抑制锂枝晶的成核与生长，使得Li/Li对称电池在室温下具有高达2.6 mA cm^-2的临界电流密度，在0.1 mA cm^-2下可稳定循环1500小时以上。锂沉积/剥离的高库伦效率使得Li/LiNi_0.8Co_0.1Mn_0.1O₂固态电池即使在低N/P比（约为4）和高截止电压（4.5 V）的条件下仍可在室温稳定循环。多电子反应的转换型正极材料FeF₃ （850 Wh kg^-1、1400 Wh L^-1）和CuF₂（936 Wh kg^-1、1843 Wh L^-1）具有更高的理论容量和能量密度，但在电解液体系中面临着活性物质溶解和体积膨松化的问题，陶瓷固态电解质通过界面压实和质量迁移抑制可有效解决这些挑战。界面改性后的Li/FeF₃和Li/CuF₂固态电池表现出高的转换反应可逆容量（400-500 mAh g^-1）和倍率性能（3C下251.2 mAh g^-1），该工作特别借助陶瓷体系，突破了铜基氟化物正极（常被认为只适用于一次电池）的可逆循环难题。这种界面浸润去垢模式为实现高比能固态锂金属电池提供了简单可行的解决方案（Materials Today 2022, 61, 65-77）。

　　基于Li/LLZO界面难以在反复锂沉积/剥离演变中持久愈合的问题，该团队提出了一种“可合金粘流体焊接”策略，以构筑具备高度自愈合能力的Li/LLZO界面层。通过热激发诱导三苯基锑（TPA）中苯环面间的p-p共轭相互作用，使其自组装成油性导电网络，进而形成类液态金属的流体聚合物（a-TPA）。该粘性流体通过简单刮涂易均匀地附着在LLZO陶瓷表面，经过热锂化和电化学锂化，可原位构建以Li₃Sb、LiSbO₃和Li₂C₂等成分为主的离子/电子混合导电层，其表现出对锂金属的耐久浸润性和优异锂扩散行为，对应界面的面电阻可降低至60^oC下6 W cm²。受益于陶瓷界面对转换反应产物的限域和压实，Li/a-TPA@LLZO/FeF₃固态电池表现出长循环和高倍率性能（0.2 C和2C下的可逆容量分别为520 和330 mAh g^-1），Li/a-TPA@LLZTO/CuF₂电池同样表现出显著优于电解液体系的可充性能（Adv. Funct. Mater. 2022, 2208013, DOI: 10.1002/adfm.202208013）。

　　上述工作的第一作者是上海硅酸盐所博士生刘洋洋、博士生孟俊威，通讯作者是上海硅酸盐所李驰麟研究员，相关研究得到了国家自然科学基金和上海市科委等项目的资助和支持。

　　附论文链接：

https://www.sciencedirect.com/science/article/pii/S1369702122002711

　　 https://onlinelibrary.wiley.com/doi/10.1002/adfm.202208013

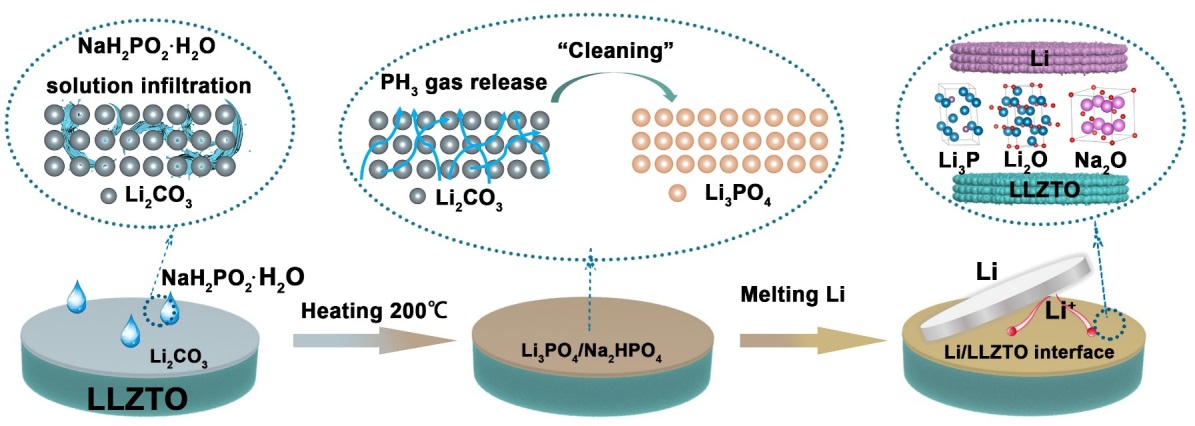

LLZTO陶瓷界面的气相清洁模式及浸润-去垢机制

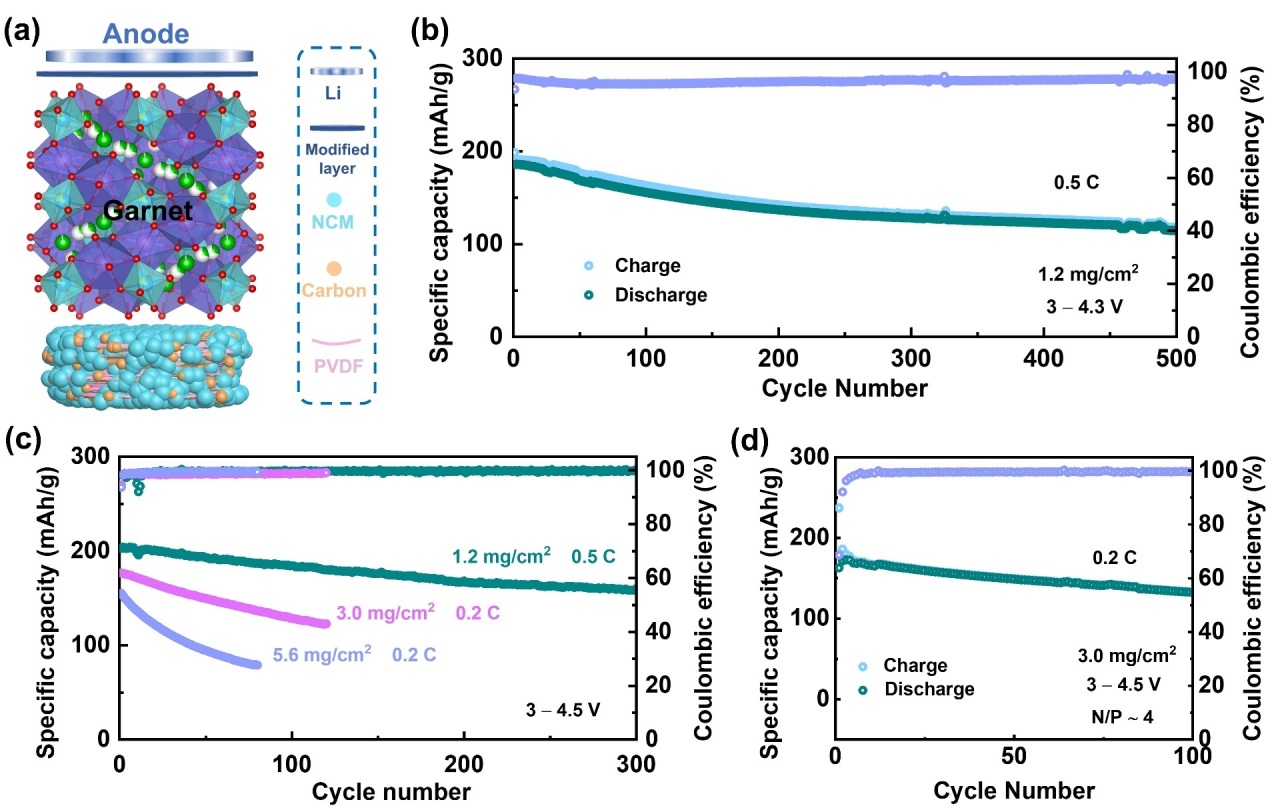

Li/LLZTO/NCM811固态电池的循环性能

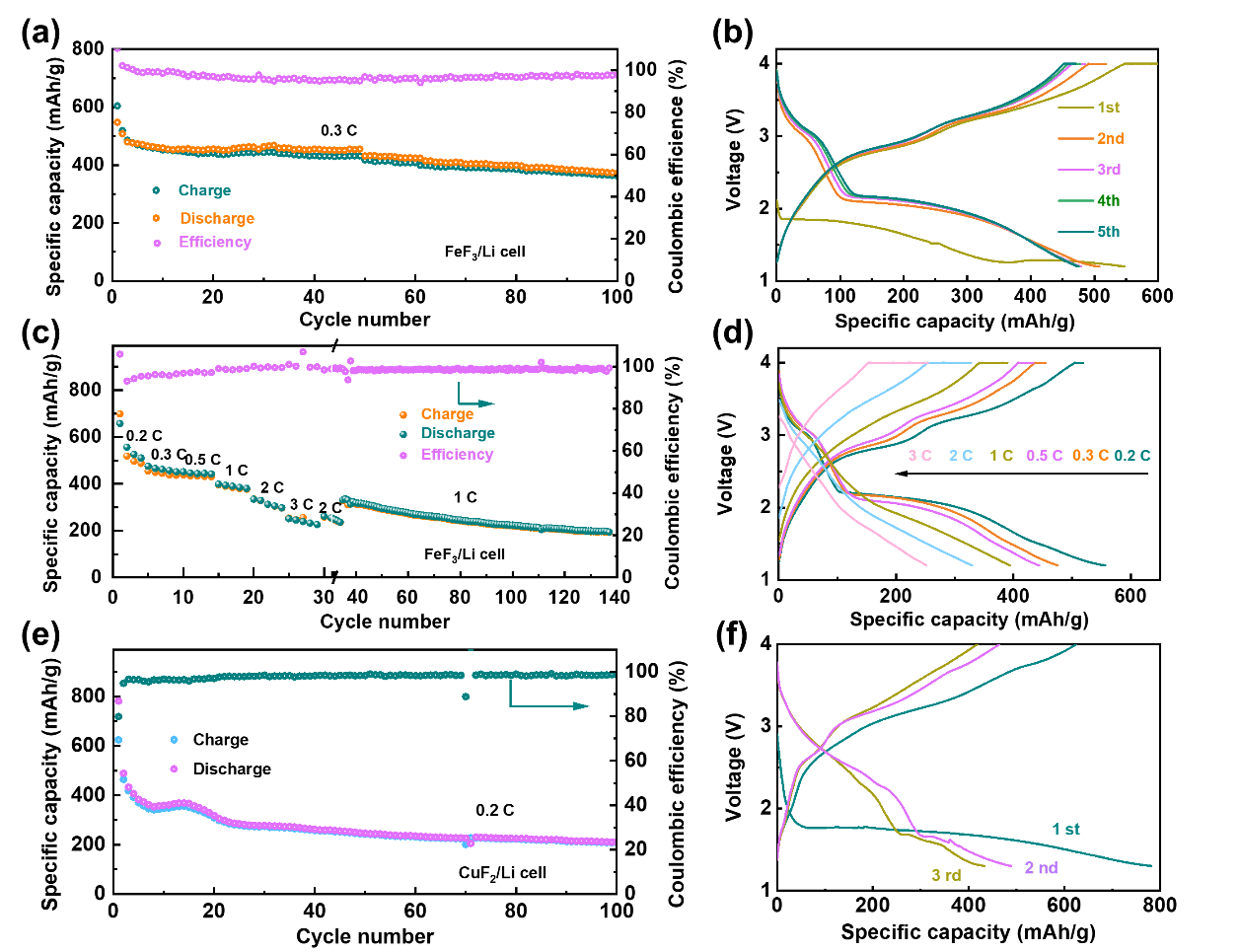

Li/LLZTO/FeF₃和Li/LLZTO/CuF₂固态电池的循环和倍率性能

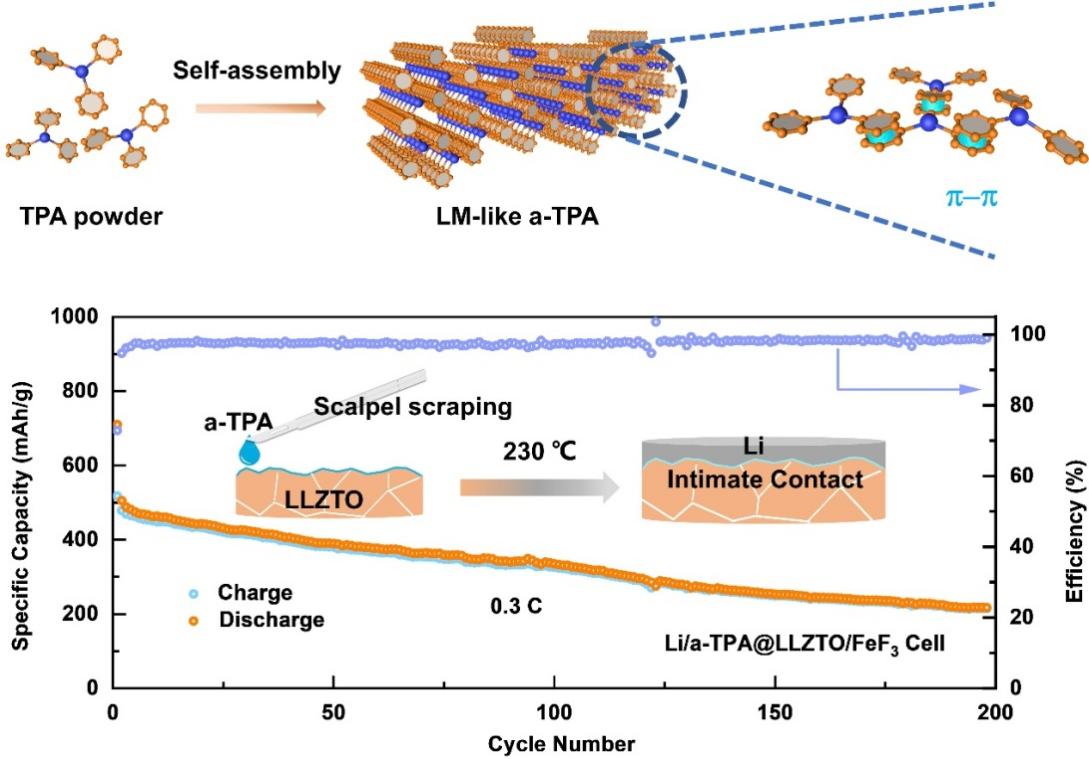

三苯基锑自组装机制和界面粘流体焊接示意图

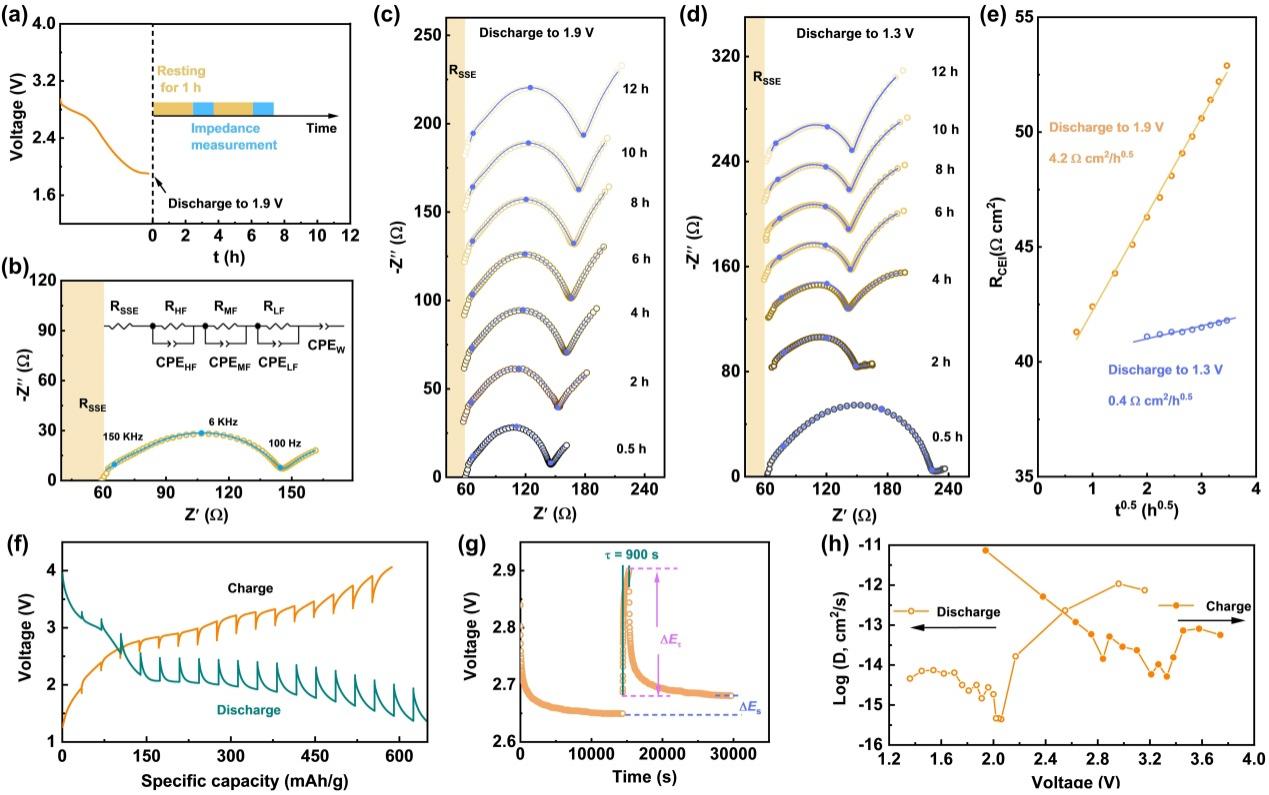

Li/a-TPA@LLZTO/FeF₃固态电池循环过程中的阻抗和动力学分析
