支部联系人:董武杰

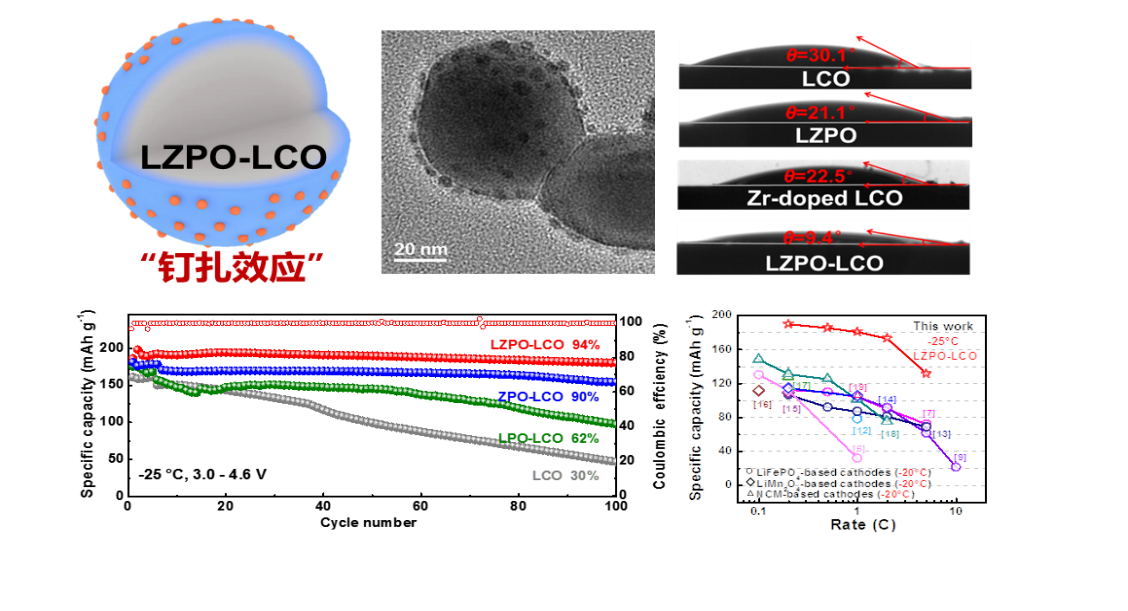

低温性能不佳给锂离子电池的实际应用带来了一些困扰。董武杰等基于改善低温下电极-电解液界面相容性提升电池低温性能的指导思想设计制备了浅表层Zr掺杂和表面Li2Zr(PO4)2纳米颗粒散布的高微观粗糙度LiCoO2,深入研究了微观粗糙度与浸润性的关系,在使用常规电解液-25ºC和4.6 V下,改性LiCoO2仍表现出200 mAh g–1比容量、优异的倍率(137 mAh g–1@5 C)、高循环稳定性(94%@100圈)和库伦效率(99.9%),远优于已报道的改性正极低温性能。相关论文发表于ACS Energy Lett. 8 (2023) 881-888。
